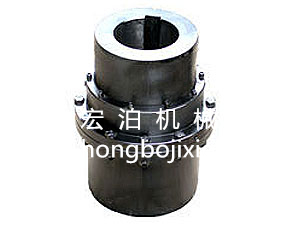

GⅡCLZ型鼓形齒式聯軸器
返回列表產品詳情
 |
|
GⅡCLZ型鼓型齒式聯軸器標準參考
| GⅡCLZ型鼓形齒式聯軸器 (ZBJ19013-89) | |||||||||||||||
| 型號 | 公稱扭矩 Tn (N.m) | 許用轉速 n (r/min) | 軸孔直徑 d1/d2 (mm) | 軸孔長度 | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | C (mm) | H (mm) | B (mm) | B1 (mm) | 轉動慣量 (kg.m2) | 潤滑劑容量 (ml) | |
| Y型 | J型 | ||||||||||||||
| L (mm) | |||||||||||||||
| GⅡCLZ1 | 355 | 4000 | 16,18,19 | 42 | _ | 108 | 71 | 71 | 50 | 8 | 2 | 38 | 38 | 0.016 | 31 |
| 20,22,24 | 52 | 38 | 0.015 | ||||||||||||
| 25,28 | 62 | 44 | 0.016 | ||||||||||||
| 30,32,35,(38) | 82 | 60 | |||||||||||||
| (40,42,45,48,50) | 112 | 84 | 0.02 | ||||||||||||
| GⅡCLZ2 | 630 | 4000 | 16,18,19,20,22,24 | 52 | 38 | 115 | 83 | 83 | 60 | 8 | 2 | 44 | 42 | 0.027 | 42 |
| 25,28 | 62 | 44 | 0.025 | ||||||||||||
| 30,32,35,38 | 82 | 60 | 0.028 | ||||||||||||
| 40,42,45,(48,50,55,56) | 112 | 84 | 0.032 | ||||||||||||
| <60> | 142 | 107 | 0.032 | ||||||||||||
| GⅡCLZ3 | 1000 | 4000 | 22,24 | 52 | 38 | 127 | 95 | 95 | 75 | 8 | 2 | 45 | 42 | 0.036 | 42 |
| 25,28 | 62 | _ | 0.044 | ||||||||||||
| 30,32,35,38 | 82 | 60 | 0.044 | ||||||||||||
| 40,42,45,48,50,55,56 | 112 | 84 | 0.053 | ||||||||||||
| (60,63,65,70,71) | 142 | 107 | 0.053 | ||||||||||||
| GⅡCLZ4 | 1600 | 4000 | 38, | 82 | 60 | 149 | 116 | 116 | 90 | 8 | 2 | 49 | 42 | 0.085 | 53 |
| 40,42,45,48,50,55,56 | 112 | 84 | 0.102 | ||||||||||||
| 60,63,65,(70,71,75) | 142 | 107 | 0.156 | ||||||||||||
| <80> | 172 | 132 | 0.158 | ||||||||||||
| GⅡCLZ5 | 2800 | 4000 | 38, | 82 | 60 | 167 | 134 | 134 | 105 | 10 | 2.5 | 54 | 42 | 0.017 | 77 |
| 40,42,45,48,50,55 | 112 | 84 | 0.176 | ||||||||||||
| 60,63,65,70,71,75 | 142 | 107 | 0.207 | ||||||||||||
| (80,85,90) | 172 | 132 | 0.207 | ||||||||||||
