Product display

聯軸器

NGCLZ型鼓形齒式聯軸器

返回列表

產品詳情

產品名稱：

NGCLZ型鼓形齒式聯軸器

產品簡介：

NGCLZ型接中間軸帶制動輪鼓形齒式聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。

NGCLZ型接中間軸帶制動輪鼓形齒式聯軸器的補償特點及應用：
所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸等行業、也適用于石油、化工、通用機械等各機械。
NGCLZ型接中間軸帶制動輪鼓形齒式聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。

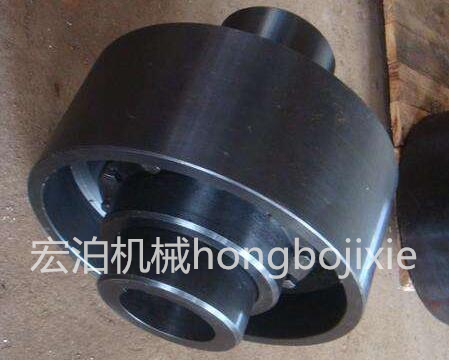

NGCLZ型鼓形齒式聯軸器(圖2)

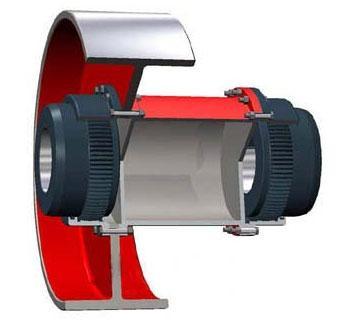

NGCLZ型鼓形齒式聯軸器(圖3)

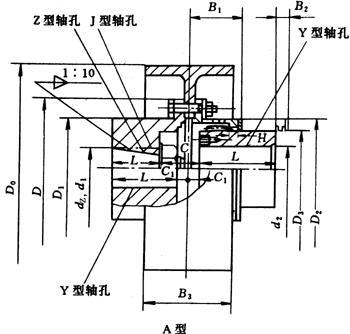

型號	公稱扭矩Tn（N.m）	許用轉速[n]（r/min）	軸孔直徑		軸孔長度		D	C	C1	B3	D3	轉動慣量 Kg.m2	重量Kg
					Y	J1
			d1 d2	dz	L
NGCLZ1	355	4000	20 22 24	20 22 24	52	38	103	33	8	68	160	0.071	7.3
			25 28	25 28	62	44						0.072	7.4
												0.076	8.4
			30 32 35	30 32 35	82	60
NGCLZ2	630	4000	25 28	25 28	62	44	115	39	8	68	160	0.081	9.2
			30 32 35 38	30 32 35 38	82	60						0.084	9.7
			40 42 45	40 42	112	84						0.088	10.5
NGCLZ3	1000	3800	28		62	44	127	39	8	85	200	0.181	15.1
			30 32 35 38	30 32 35 38	82	60						0.184	16.3
			40 42 45 48 50 55	40 42	112	84						0.193	18.8
NGCLZ4	1600	3800	38		82	60	149	46	8	85	200	0.225	19.8
			40 42 45 43 50 55 56	40 42 45 43 50 55 56	112	84						0.242	23.3
			60 63 65		142	107						0.296	26.8
NGCLZ5	2800	3000	40 42 45 48 50 55 56	45 48 50 55 56	112	84	167	47	9	105	250	0.596	33.3
												0.627	39.0
			60 63 65 70 71 75	60 63 65 70 71 75	142	107
NGCLZ6	4500	3000	45 48 50 55 56	50 55 56	112	84	187	52	9	105	250	0.72	40.0
			60 63 65 70 71 75	60 63 65 70 71 75	142	107						0.776	46.4
			80 85 90		172	132						0.837	53.2
NGCLZ7	6300	2400	50 55 56		112	84	204	52	9	132	315	1.178	51.8
			60 63 65 70 71 75	60 63 65 70 71 75	142	107						1.254	59.8
			80 85 90 95	80	172	132						1.348	68.2
			100		212	167						1.479	79.6
NGCLZ8	9000	1900	55 56		112	84	230	57	12	168	400	3.734	84.0
			60 63 65 70 7175	70 71 75	142	107						3.86	93.1
			80 85 90 95	80 85 90 95	172	132						3.996	104
			100 110		212	167						4.187	117
NGCLZ9	14000	1500	60 63 65 70 71 75	75	142	107	256	64	13	210	500	9.43	133
			80 85 90 95	80 85 90 95	172	132						9.663	146
			100 110 120 125	100 110	212	167						9.997	164
			130		252	202						10.3	182
NGCLZ10	20000	1200	65 70 71 75		142	107	287	66	15	265	630	29.32	184
			80 85 90 95	80 85 90 95	172	132						29.69	200
			100 110 120 125	100 110 120	212	167						30.21	222
			130 140 150		252	202						30.74	246
NGCLZ11	31500	1050	70 71 75		142	107	325	74	16	298	710	44.0	240
			80 85 90 95	90 95	172	132						45.0	262
			100 110 120 125	100 110 120 125	212	167						45.5	299
			130 140 150	130 140 150	252	202						46.0	326
			160 170	160 170	302	242						47.0	361
NGCLZ12	45000	1050	75		142	107	362	84	16	298	710	48.0	290
			80 85 90 95		172	132						49.0	317
			100 110 120 125	100 110 120 125	212	167						50.0	355
			130 140 150	130 140 150	252	202						51.0	382
			160 170 180	160 170	302	242						52.0	443
			190 200		352	282						53.0	470
NGCLZ13	63000	950	150	150	252	202	412	86	17	335	800	83.0	488
			160 170 180	160 170	302	242						85.0	542
			190 200 220		352	282						92.0	598
NGCLZ14	100000	950	170 180	170 180	302	242	462	98	18	335	800	95.0	638
			190 200 220	190 200 220	352	282						98.0	698
			240 250		410	330						102	780
