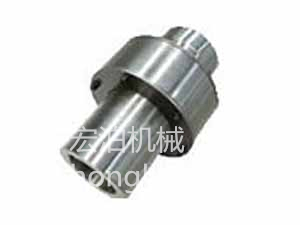

ZL型彈性柱銷齒式聯軸器
返回列表產品詳情
 |
|
ZL型彈性柱銷齒式聯軸器基本參數和主要尺寸利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接.
| 型號 | 公稱扭矩 Tn(N.m) | 許用轉速 [n]r/min | 軸孔直徑 d 1 d2 | 軸孔配合長度 | D | B | 轉動慣量 Kg.m 2 | 質量 m Kg | |
| Y型 | J1 型 | ||||||||
| L | L 1 | ||||||||
| ZL1 | 100 | 4000 | 12 14 | 32 | 27 | 76 | 42 | 0.0004 | 0.80 |
| 16 18 | 42 | 30 | |||||||
| 19 | |||||||||
| 20 22 | 52 | 38 | |||||||
| 24 | |||||||||
| ZL2 | 250 | 4000 | 16 18 | 42 | 30 | 92 | 50 | 0.003 | 3.23 |
| 19 | |||||||||
| 20 22 | 52 | 38 | |||||||
| 24 | |||||||||
| 25 28 | 62 | 44 | |||||||
| 30 32 | 82 | 60 | |||||||
| ZL3 | 630 | 4000 | 25 28 | 62 | 44 | 118 | 69 | 0.011 | 6.57 |
| 30 32 | 82 | 60 | |||||||
| 35 38 | |||||||||
| 40 42 | 112 | 84 | |||||||
| ZL4 | 1600 | 4000 | 40 42 | 112 | 84 | 158 | 89 | 0.046 | 14.8 |
| 45 48 | |||||||||
| 50 55 | |||||||||
| 56 | |||||||||
| 60 | 142 | 107 | |||||||
| ZL5 | 4000 | 4000 | 50 55 | 112 | 84 | 192 | 89 | 0.114 | 24.8 |
| 56 | |||||||||
| 60 63 | 142 | 107 | |||||||
| 65 70 | |||||||||
| 71 75 | |||||||||
| 80 | 172 | 132 | |||||||
| ZL6 | 6300 | 3300 | 60 63 | 142 | 107 | 230 | 111 | 0.28 | 42.5 |
| 70 71 | |||||||||
| 75 | |||||||||
| 80 85 | 172 | 132 | |||||||
| 90 95 | |||||||||
| ZL7 | 10000 | 2900 | 70 71 | 142 | 107 | 260 | 113 | 0.56 | 66.3 |
| 75 | |||||||||
| 80 85 | 172 | 132 | |||||||
| 90 95 | |||||||||
| 100 110 | 212 | 167 | |||||||
| ZL8 | 16000 | 2500 | 80 85 | 172 | 132 | 300 | 136 | 1.21 | 107.3 |
| 90 95 | |||||||||
| 100 110 | 212 | 167 | |||||||
| 120 | |||||||||
| 125 130 | 252 | 202 | |||||||
| ZL9 | 2500 0 | 2300 | 90 95 | 172 | 132 | 335 | 146 | 1.98 | 140.9 |
| 100 110 | 212 | 167 | |||||||
| 120 | |||||||||
| 125 | 252 | 202 | |||||||
| ZL10 | 31500 | 2100 | 130 140 | 212 | 167 | 355 | 151 | 2.85 | 180.9 |
| 150 | |||||||||
| 100 110 | 252 | 202 | |||||||
| 120 | |||||||||
| 125 | 302 | 242 | |||||||
| 130 140 150 | |||||||||
| ZL11 | 40000 | 2000 | 160 170 | 212 | 167 | 380 | 170 | 3.9 | 219.3 |
| 110 120 | 252 | 202 | |||||||
| 125 | |||||||||
| 130 140 150 | 302 | 242 | |||||||
| 160 170 180 | |||||||||
| ZL12 | 63000 | 1700 | 130 140 | 252 | 202 | 445 | 183 | 9.2 | 371.4 |
| 150 | |||||||||
| 160 170 | 302 | 242 | |||||||
| 180 | |||||||||
| 190 200 | 352 | 282 | |||||||
| ZL13 | 100000 | 1500 | 150 | 252 | 202 | 515 | 218 | 15.6 | 470 |
| 160 170 | 302 | 242 | |||||||
| 180 | |||||||||
| 190 200 | 352 | 282 | |||||||
| 220 | |||||||||
| 240 | 410 | 330 | |||||||
| ZL14 | 125000 | 1400 | 170 180 | 320 | 242 | 560 | 218 | 27.8 | 708 |
| 190 200 | 352 | 282 | |||||||
| 220 | |||||||||
| 240 250 | 410 | 330 | |||||||
| 260 | |||||||||
| ZL15 | 160000 | 1300 | 190 200 | 352 | 285 | 590 | 238 | 33.4 | 768 |
| 220 | |||||||||
| 240 250 | 410 | 330 | |||||||
| 260 | |||||||||
| 280 300 | 470 | 380 | |||||||
| ZL16 | 250000 | 100, 0 | 220 | 352 | 282 | 695 | 262 | 69.9 | 1169 |
| 240 250 | 410 | 330 | |||||||
| 260 | |||||||||
| 280 300 | 470 | 380 | |||||||
| 320 | |||||||||
| 340 | 550 | 450 | |||||||
| ZL17 | 315000 | 950 | 240 250 | 410 | 330 | 768 | 282 | 122.7 | 1664 |
| 260 | |||||||||
| 280 300 | 470 | 380 | |||||||
| 320 | |||||||||
| 340 360 | 550 | 450 | |||||||
| 380 | |||||||||
| ZL18 | 400000 | 850 | 250 260 | 410 | 330 | 860 | 300 | 202.7 | 2193 |
| 280 300 | 470 | 380 | |||||||
| 320 | |||||||||
| 340 360 | 550 | 450 | |||||||
| 380 | |||||||||
| 400 420 | 650 | 540 | |||||||
| ZL19 | 630000 | 750 | 280 300 | 470 | 380 | 970 | 320 | 341.2 | 2901 |
| 320 | |||||||||
| 340 360 | 550 | 450 | |||||||
| 380 | |||||||||
| 400 420 | 650 | 540 | |||||||
| 440 450 | |||||||||
| ZL20 | 1000000 | 650 | 320 | 470 | 380 | 1156 | 351 | 710 | 4251 |
| 340 360 | 550 | 450 | |||||||
| 380 | |||||||||
| 400 420 | 650 | 540 | |||||||
| 440 450 | |||||||||
| 460 480 | |||||||||
| 500 | |||||||||
| ZL21 | 1600000 | 530 | 380 | 550 | 450 | 1440 | 355 | 1948 | 7514 |
| 400 420 | 650 | 540 | |||||||
| 440 450 | |||||||||
| 460 480 | |||||||||
| 500 | |||||||||
| 530 560 | 800 | 680 | |||||||
| 600 630 | |||||||||
| ZL22 | 2000000 | 500 | 420 440 | 650 | 540 | 1520 | 396 | 2931 | 10148 |
| 450 460 | |||||||||
| 480 500 | |||||||||
| 530 560 | 800 | 680 | |||||||
| 600 630 | |||||||||
| 670 710 | 900 | 780 | |||||||
| 750 | |||||||||
| ZL23 | 2500000 | 460 | 480 500 | 650 | 540 | 1638 | 430 | 4379 | 13026 |
彈性柱銷齒式聯軸器具有以下特點：
（1）彈性柱銷齒式聯軸器與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。
（２）彈性柱銷齒式聯軸器維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。
（３）彈性柱銷齒式聯軸器減振動能差，噪聲較大。彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。
