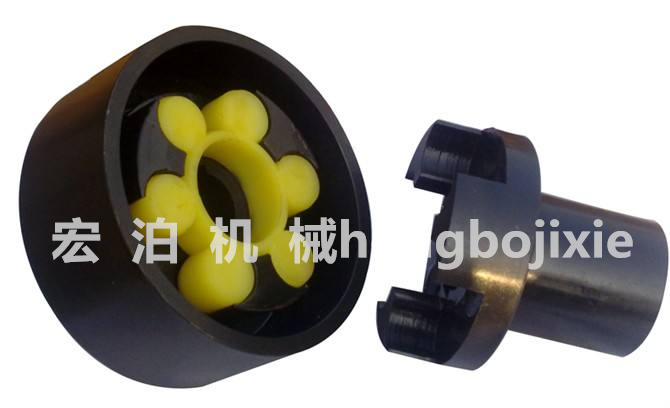

MLL制動輪梅花聯軸器
返回列表 |
|
MLL制動輪梅花聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX彈性聯軸器互換。
MLL制動輪梅花聯軸器中的彈性元件是工程塑料，由于該工程塑料具有良好的彈性、緩沖性、減震性、耐磨性，因此能很好的補償兩傳動軸系之間的各種位移，使用場合普遍，傳遞轉矩20-35000.N.M工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。星形聯軸器的聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。
MLL-1型帶制動輪梅花彈性聯軸器基本參數和主要尺寸:
| 型號 | 公稱轉矩 | 軸孔直徑 | 軸孔長度 | L0 | D0 | B | D | 彈性 件 型號 | 質量 Kg | |
| Tn | Y | Z,J | ||||||||
| N.m | d1，d2，dz | L、L1 | ||||||||
| MLL4-I-160 | 140-400 | 25-42 | 62-112 | 44-84 | 151-251 | 160 | 70 | 105 | MT4 | 8.5 |
| MLL4-I-200 | 200 | 80 | 9.5 | |||||||
| MLL5-I-200 | 250-800 | 30-48 | 82-112 | 60-84 | 197-257 | 200 | 85 | 125 | MT5 | 13.8 |
| MLL6-I-200 | 400-1120 | 35-55 | 82-112 | 60-84 | 203-263 | 200 | 85 | 145 | MT6 | 16.7 |
| MLL6-I-250 | 250 | 105 | 21.7 | |||||||
| MLL6-I-250 | 710-2240 | 45-65 | 112-142 | 84-107 | 265-325 | 250 | 105 | 170 | MT7 | 26.3 |
| MLL7-I-250 | 315 | 135 | 34.7 | |||||||
| MLL8-I-315 | 1120-3550 | 50-75 | 112-142 | 84-107 | 272-332 | 315 | 135 | 200 | MT8 | 47.3 |
| MLL8-I-400 | 400 | 170 | 61.3 | |||||||
| MLL9-I-400 | 1800-5600 | 60-95 | 142-172 | 107-132 | 334-394 | 400 | 170 | 230 | MT9 | 84.0 |
| MLL9-I-500 | 500 | 210 | 108 | |||||||
| MLL10-I-500 | 2800-9000 | 70-110 | 142-212 | 107-167 | 334-484 | 500 | 210 | 260 | MT10 | 132 |
| MLL11-I-630 | 4000-12500 | 80-120 | 172-212 | 132-167 | 411-491 | 630 | 265 | 300 | MT11 | 197 |
| MLL12-I-710 | 1700-20000 | 90-130 | 172-252 | 132-202 | 417-577 | 710 | 300 | 360 | MT12 | 212 |
MLL-Ⅱ型制動輪梅花形彈性聯軸器基本參數和主要尺寸 mm
| 型號 | 許用轉矩MP/(N·m) | 許用轉速mp/(r·min) | 軸孔直徑 d1/mm, d2/mm, d3/mm | 軸孔長度 | L0 mm | D0 mm | B mm | D mm | D1 mm | d0 mm | h mm | 轉動慣量 kg·m2 | 質量 kg | |||
| 彈性件硬度HA | Y型 | J、Z型 | ||||||||||||||
| ≥75 | ≥85 | ≥94 | L mm | L1 mm | ||||||||||||
| MLL4-Ⅱ-160 | 140 | 250 | 400 | 4750 | 25,28 | 62 | 44 | 190.5 | 160 | 70 | 105 | 72 | 10 | 20 | 2.56 | 10 |
| 30,32,35,38 | 82 | 62 | 210.5 | |||||||||||||
| 40,42 | 112 | 84 | 265.5 | |||||||||||||
| MLL4-Ⅱ-200 | 140 | 250 | 400 | 3800 | 25,28 | 62 | 44 | 215.5 | 200 | 85 | 105 | 5.6 | 14 | |||
| 30,32,35,38 | 82 | 60 | 235.5 | |||||||||||||
| 40,42 | 112 | 84 | 265.5 | |||||||||||||
| MLL5-Ⅱ-200 | 250 | 400 | 800 | 3800 | 30,32,35,38 | 82 | 60 | 242 | 200 | 85 | 125 | 90 | 122 | 25 | 6.6 | 16.5 |
| 40,42,45,48 | 112 | 84 | 272 | |||||||||||||
| MLL6-Ⅱ-200 | 400 | 630 | 1200 | 3800 | 35,38 | 82 | 66 | 249 | 200 | 85 | 145 | 104 | 140 | 30 | 8.12 | 20.3 |
| 40,42,45,48,50,55 | 112 | 84 | 279 | |||||||||||||
| MLL6-Ⅱ-250 | 400 | 630 | 1200 | 3050 | 35,38 | 82 | 60 | 279 | 250 | 105 | 145 | 16.0 | 25.6 | |||
| 40,42,45,48,50,55 | 112 | 84 | 309 | |||||||||||||
| MLL7-Ⅱ-250 | 710 | 1120 | 2240 | 3050 | 45,48,50,55 | 112 | 84 | 312 | 250 | 105 | 170 | 130 | 166 | 30 | 19.6 | 31.4 |
| 60,63,65 | 142 | 107 | 372 | |||||||||||||
| MLL7-Ⅱ-315 | 710 | 1120 | 2240 | 2400 | 45,48,50,55 | 112 | 84 | 312 | 315 | 135 | 170 | 38.2 | 38.5 | |||
| 60,63,65 | 142 | 107 | 372 | |||||||||||||
| MLL8-Ⅱ-315 | 1120 | 1800 | 3550 | 2400 | 50,55 | 112 | 84 | 351 | 400 | 170 | 200 | 156 | 196 | 35 | 55.0 | 55.5 |
| 60,63,65,70,71,75 | 142 | 107 | 416 | |||||||||||||
| MLL8-Ⅱ-400 | 1120 | 1800 | 3550 | 1900 | 50,55 | 112 | 84 | 351 | 400 | 170 | 200 | 120.5 | 75.3 | |||
| 60,63,65,70,71,75 | 142 | 107 | 416 | |||||||||||||
| MLL9-Ⅱ-400 | 1800 | 2800 | 5600 | 1900 | 60,63,65,70,71,75 | 142 | 107 | 421 | 400 | 170 | 230 | 180 | 225 | 35 | 147.5 | 92.9 |
| 80,85,90,95 | 172 | 132 | 451 | |||||||||||||
| MLL9-Ⅱ-500 | 1800 | 2800 | 1500 | 1500 | 60,63,65,70,71,75 | 142 | 107 | 275 | 500 | 210 | 230 | 345 | 138 | |||
| 80,85,90,95 | 172 | 132 | 451 | |||||||||||||
| MLL10-Ⅱ-500 | 2800 | 4500 | 9000 | 1500 | 70,71,75 | 142 | 107 | 490 | 500 | 210 | 260 | 205 | 255 | 45 | 450 | 180 |
| 80,85,90,95 | 172 | 132 | 520 | |||||||||||||
| 100,110 | 212 | 167 | 560 | |||||||||||||
| MLL11-Ⅱ-630 | 4000 | 6300 | 12500 | 1200 | 80,85,90,95 | 172 | 132 | 580 | 630 | 265 | 300 | 245 | 295 | 50 | 992 | 250 |
| 100,110,120 | 212 | 167 | 620 | |||||||||||||
| MLL12-Ⅱ-710 | 7100 | 11200 | 20000 | 1050 | 90,95 | 172 | 132 | 630 | 710 | 300 | 360 | 300 | 356 | 55 | 1462 | 290 |
| 100,110,120,125 | 212 | 167 | 670 | |||||||||||||
| 130 | 252 | 202 | 710 | |||||||||||||
| MLL13-Ⅱ-800 | 8000 | 12500 | 25000 | 950 | 100,110,120,125 | 212 | 167 | 710 | 800 | 340 | 400 | 335 | 391 | 55 | 2048 | 320 |
| 130,140 | 252 | 202 | 750 | |||||||||||||
