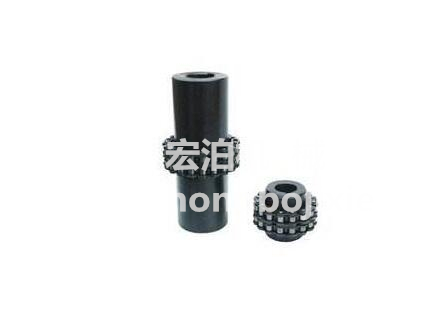

GL型滾子鏈聯軸器
返回列表 |
|
例1：GL7型滾子聯軸器
主動端：J1型孔，B型鍵槽 d1＝45mm,L1＝84mm
從動端：J1型孔，B1型鍵槽 d2＝50mm ，L1＝84mm
GL7聯軸器
J1B45×84/J1B150×84＝GB6069-85
例2：GL3型滾子鏈軸，有罩殼
主動端：J1型孔，B型鍵槽 d1＝25mm,L1＝44mm
從動端：J1型孔，B1型鍵槽 d2＝25mm ，L1＝44mm
G13F聯軸器J125×44 GB6069-85
| 型號 | 公稱轉矩TnN·m | 許用轉速 r/min | 軸孔直徑 d1、d2 | 軸孔長度 | 鏈號 | 鏈條 節距 | 齒數 Z | D | b1 | S | A | Dx （最大） | Lx （最大） | 質量 kg | 傳動慣量kg·m2 | ||
| Y型 | J1型 | ||||||||||||||||
| 不裝罩殼 | 安裝罩殼 | L | L1 | ||||||||||||||
| GL1 | 40 | 1400 | 4500 | 16 | 42 | - | 06B | 9.525 | 14 | 51.06 | 5.3 | 4.9 | - | 70 | 70 | 0.40 | 0.00010 |
| 18 | 42 | - | - | ||||||||||||||
| 19 | 42 | - | - | ||||||||||||||
| 20 | 52 | 38 | 4 | ||||||||||||||
| GL2 | 63 | 1250 | 4500 | 19 | 42 | - | 06B | 9.525 | 16 | 57.08 | 5.3 | 4.9 | - | 75 | 75 | 0.70 | 0.00020 |
| 20 | 52 | 38 | 4 | ||||||||||||||
| 22 | 52 | 38 | 4 | ||||||||||||||
| 24 | 52 | 38 | 4 | ||||||||||||||
| GL3 | 100 | 1000 | 4000 | 20 | 52 | 38 | 08B | 12.7 | 14 | 68.88 | 7.2 | 6.7 | 12 | 85 | 80 | 1.1 | 0.00038 |
| 22 | 52 | 38 | 12 | ||||||||||||||
| 24 | 52 | 44 | 12 | ||||||||||||||
| 25 | 62 | - | 6 | ||||||||||||||
| GL4 | 160 | 1000 | 4000 | 24 | 52 | - | 08B | 12.7 | 16 | 76.91 | 7.2 | 6.7 | - | 95 | 88 | 1.8 | 0.00086 |
| 25 | 62 | 44 | 6 | ||||||||||||||
| 28 | 62 | 44 | 6 | ||||||||||||||
| 30 | 82 | 60 | - | ||||||||||||||
| 32 | 82 | 60 | - | ||||||||||||||
| GL5 | 250 | 800 | 3150 | 28 | 62 | - | 10A | 15.875 | 16 | 94.46 | 8.9 | 9.2 | - | 112 | 100 | 3.2 | 0.0025 |
| 30 | 82 | 60 | - | ||||||||||||||
| 32 | 82 | 60 | - | ||||||||||||||
| 35 | 82 | 60 | - | ||||||||||||||
| 38 | 82 | 60 | - | ||||||||||||||
| 40 | 112 | 84 | - | ||||||||||||||
| GL6 | 400 | 630 | 2500 | 32 | 82 | 60 | 10A | 15.875 | 20 | 116.57 | 8.9 | 9.2 | - | 140 | 105 | 5.0 | 0.0058 |
| 35 | 82 | 60 | - | ||||||||||||||
| 38 | 82 | 60 | - | ||||||||||||||
| 40 | 112 | 84 | - | ||||||||||||||
| 42 | 112 | 84 | - | ||||||||||||||
| 45 | 112 | 84 | - | ||||||||||||||
| 18 | 112 | 84 | - | ||||||||||||||
| 50 | 112 | 84 | - | ||||||||||||||
| GL7 | 630 | 630 | 2500 | 40 | 112 | 60 | 12A | 19.05 | 18 | 127.78 | 11.9 | 10.9 | - | 150 | 122 | 7.4 | 0.012 |
| 42 | 112 | 60 | - | ||||||||||||||
| 45 | 112 | 60 | - | ||||||||||||||
| 48 | 112 | 84 | - | ||||||||||||||
| 50 | 112 | 84 | - | ||||||||||||||
| 55 | 112 | 84 | - | ||||||||||||||
| 60 | 142 | 107 | - | ||||||||||||||
| GL8 | 1000 | 500 | 2240 | 45 | 112 | 84 | 16A | 25.40 | 16 | 154.33 | 15.0 | 14.3 | 12 | 180 | 135 | 11.1 | 0.025 |
| 48 | 112 | 84 | 12 | ||||||||||||||
| 50 | 112 | 84 | 12 | ||||||||||||||
| 55 | 112 | 84 | 12 | ||||||||||||||
| 60 | 142 | 107 | - | ||||||||||||||
| 65 | 142 | 107 | - | ||||||||||||||
| 70 | 142 | 107 | - | ||||||||||||||
| GL9 | 1600 | 400 | 2000 | 50 | 112 | 84 | 16A | 25.4 | 20 | 186.50 | 15.0 | 14.3 | 12 | 215 | 145 | 20.0 | 0.061 |
| 55 | 112 | 84 | 12 | ||||||||||||||
| 型號 | 公稱轉矩TnN·m | 許用轉速 r/min | 軸孔直徑 d1、d2 | 軸孔長度 | 鏈號 | 鏈條 節距 | 齒數 Z | D | b1 | S | A | Dx （最大） | Lx （最大） | 質量 kg | 傳動慣量kg·m2 | ||
| Y型 | J1型 | ||||||||||||||||
| 不裝罩殼 | 安裝罩殼 | L | L1 | ||||||||||||||
| GL9 | 1600 | 400 | 2000 | 60 | 142 | 107 | 16A | 25.40 | 20 | 186.50 | 15.0 | 14.3 | - | 215 | 145 | 20.0 | 0.061 |
| 65 | 142 | 107 | - | ||||||||||||||
| 70 | 142 | 107 | - | ||||||||||||||
| 75 | 142 | 107 | - | ||||||||||||||
| 80 | 172 | 132 | - | ||||||||||||||
| GL10 | 2500 | 315 | 1600 | 60 | 142 | 107 | 20A | 31.75 | 18 | 213.02 | 18.0 | 17.8 | 6 | 245 | 165 | 26.1 | 0.079 |
| 65 | 142 | 107 | 6 | ||||||||||||||
| 70 | 142 | 107 | 6 | ||||||||||||||
| 75 | 142 | 107 | 6 | ||||||||||||||
| 80 | 172 | 132 | - | ||||||||||||||
| 85 | 172 | 132 | - | ||||||||||||||
| 90 | 172 | 132 | - | ||||||||||||||
| GL11 | 4000 | 250 | 1500 | 75 | 142 | 107 | 24A | 38.1 | 16 | 231.49 | 24.0 | 21.5 | 35 | 270 | 195 | 39.2 | 0.188 |
| 80 | 172 | 132 | 10 | ||||||||||||||
| 85 | 172 | 132 | 10 | ||||||||||||||
| 90 | 172 | 132 | 10 | ||||||||||||||
| 95 | 212 | 132 | 10 | ||||||||||||||
| 100 | 172 | 167 | - | ||||||||||||||
| GL12 | 6300 | 250 | 1250 | 85 | 172 | 132 | 28A | 44.45 | 16 | 270.08 | 24.0 | 24.9 | 20 | 310 | 205 | 59.4 | 0.380 |
| 90 | 172 | 132 | 20 | ||||||||||||||
| 95 | 172 | 132 | 20 | ||||||||||||||
| 100 | 212 | 167 | - | ||||||||||||||
| 110 | 212 | 167 | - | ||||||||||||||
| 120 | 212 | 167 | - | ||||||||||||||
| GL13 | 10000 | 200 | 1120 | 100 | 212 | 167 | 32A | 50.8 | 18 | 340.80 | 30.0 | 28.6 | 14 | 380 | 230 | 86.5 | 0.869 |
| 110 | 212 | 167 | 14 | ||||||||||||||
| 120 | 212 | 167 | 14 | ||||||||||||||
| 125 | 212 | 167 | 14 | ||||||||||||||
| 130 | 252 | 202 | - | ||||||||||||||
| 140 | 252 | 202 | - | ||||||||||||||
| GL14 | 16000 | 200 | 1000 | 120 | 212 | 167 | 32A | 50.8 | 22 | 405.22 | 30.0 | 28.6 | 14 | 450 | 250 150.8 | 2.06 | |
| 125 | 212 | 167 | 14 | ||||||||||||||
| 130 | 252 | 202 | - | ||||||||||||||
| 140 | 252 | 202 | - | ||||||||||||||
| 150 | 252 | 202 | - | ||||||||||||||
| 160 | 302 | 202 | - | ||||||||||||||
| GL15 | 25000 | 200 | 900 | 140 | 252 | 202 | 40A | 63.5 | 20 | 466.25 | 36.0 | 35.6 | 18 | 510 | 285 | 234.4 | 4.37 |
| 150 | 252 | 202 | 18 | ||||||||||||||
| 160 | 302 | 242 | - | ||||||||||||||
| 170 | 302 | 242 | - | ||||||||||||||
| 180 | 302 | 242 | - | ||||||||||||||
| 190 | 352 | 282 | - | ||||||||||||||
注：
1、有罩殼時，在型號后加“F”，例GL5型聯軸器，有罩殼時改為GL5F。
2、表中聯軸器質量和轉動慣量是近似值。
3、聯軸器的軸孔和鍵槽型式及尺寸見表4-2-3和表4-2-5。
4、聯軸器的潤滑對性能有重大影響，無論有無外罩殼，均應保證必要的潤滑。
5、聯軸器許用補償量見表4-2-10。
表4-2-10滾子聯軸器許用補償量
| 型號 | GL1 | GL2 | GL3 | GL4 | GL5 | GL6 | GL7 | GL8 | GL9 | GL10 | GL11 | GL12 | GL13 | GL14 | GL15 |
| 項目 | |||||||||||||||
| 徑向△Y，mm | 0.19 | 0.19 | 0.25 | 0.25 | 0.32 | 0.32 | 0.38 | 0.50 | 0.50 | 0.63 | 0.76 | 0.88 | 1.0 | 1.0 | 1.27 |
| 軸向△X，mm | 1.4 | 1.4 | 1.9 | 1.9 | 2.3 | 2.3 | 2.8 | 3.8 | 3.8 | 4.7 | 5.7 | 6.6 | 7.6 | 7.6 | 9.5 |
| 角向△α | 1° | ||||||||||||||
注：
1、徑向便宜量的測量部位，在半軸器論轂外圓寬度的1/2處。
2、所列補償量的是指容許的由于安裝誤差、沖擊、振動、變形、溫度變化等因素所形成的兩軸相對偏移量。
