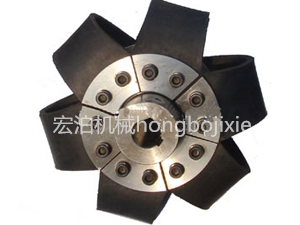

LAK型鞍形塊彈性聯軸器
返回列表產品詳情
 |
|
LAK型鞍形塊彈性聯軸器是由若干個鞍形橡膠塊通過螺栓與主、從動端半聯軸器聯接以傳遞轉矩，結構簡單，零件數量少，裝拆方便，易于維護，具有良好的減振緩沖和較大的軸線偏移補償性能，運動及變形所產生熱量通過旋轉可自動散發，鞍形塊彈性元件全系列只有四種規格，通用互換性好，有利于降低成本。可應用于礦山、冶金、船舶、紡織等行業中。
LAK鞍形塊彈性聯軸器的主要尺寸：LAK型鞍形塊彈性聯軸器(JB/T7684-95) | ||||||||||||
| 型號 | 公稱轉 | 許用轉 | 軸孔直徑 | 軸孔長度 | D | D--1 | S | S1 | H | 轉動慣 | 質量 | |
| 矩Tn/ | 速[n]/ | d1、d2 | Y型 | J1、Z1型 | 量I/ | m/kg | ||||||
| N·m | r·min-1 | L | L1 | kg·m2 | ||||||||
| LAK1 | 63 | 3700 | 20、22、24 | 52 | 38 | 155 | 50 | 10 | 30 | 50 | 0.005 | 3.4 |
| 25、28 | 62 | 44 | ||||||||||
| 30、32 | 82 | 60 | ||||||||||
| LAK2 | 100 | 3500 | 25、28 | 62 | 44 | 165 | 60 | 0.007 | 4.8 | |||
| 30、32、35、38 | 82 | 60 | ||||||||||
| LAK3 | 160 | 3150 | 28 | 62 | 44 | 185 | 75 | 0.018 | 8.73 | |||
| 30、32、35、38 | 82 | 60 | ||||||||||
| 40、42、45 | 112 | 84 | ||||||||||
| LAK4 | 250 | 3000 | 30、32、35、38 | 82 | 60 | 0.018 | 8.86 | |||||
| 40、42、45、48 | 112 | 84 | ||||||||||
| LAK5 | 500 | 2500 | 40、42、45、48、50、55、56 | 235 | 95 | 15 | 45 | 75 | 0.039 | 14.4 | ||
| 60、63、65 | 142 | 107 | ||||||||||
| LAK6 | 630 | 2400 | 42、45、48、50、55、56 | 112 | 84 | 240 | 100 | 0.043 | 16.1 | |||
| 60、63、65、70、71 | 142 | 107 | ||||||||||
| LAK7 | 1000 | 2000 | 45、48、50、55、56 | 112 | 84 | 290 | 120 | 0.147 | 29 | |||
| 60、63、65、70、71、75 | 142 | 107 | ||||||||||
| LAK8 | 1600 | 1700 | 50、55、56 | 112 | 84 | 340 | 130 | 0.28 | 38.5 | |||
| 60、63、65、70、71、75 | 142 | 107 | ||||||||||
| 80 | 172 | 132 | ||||||||||
| LAK9 | 2500 | 1500 | 50、55、56 | 112 | 84 | 385 | 145 | 25 | 70 | 115 | 0.424 | 53 |
| 60、63、65、70、71、75 | 142 | 107 | ||||||||||
| 80、85、90 | 172 | 132 | ||||||||||
| LAK10 | 4000 | 1250 | 50、56 | 112 | 84 | 460 | 160 | 1.03 | 76.6 | |||
| 60、63、65、70、71、75 | 142 | 107 | ||||||||||
| 80、85、90、95 | 172 | 132 | ||||||||||
| 100 | 212 | 167 | ||||||||||
| LAK11 | 6300 | 1050 | 60、63、65、70、71、75 | 142 | 107 | 530 | 180 | 2.38 | 128 | |||
| 80、85、90、95 | 172 | 132 | ||||||||||
| 100、110 | 212 | 167 | ||||||||||
| LAK12 | 7100 | 1000 | 65、70、71、75 | 142 | 107 | 575 | 190 | 3.32 | 144 | |||
| 80、85、90、95 | 172 | 132 | ||||||||||
| 100、110、120 | 212 | 167 | ||||||||||
| LAK13 | 10000 | 900 | 75 | 142 | 107 | 630 | 225 | 5.45 | 198 | |||
| 80、85、90、95 | 172 | 132 | ||||||||||
| 100、110、120、125 | 212 | 167 | ||||||||||
| 130、140 | 252 | 202 | ||||||||||
| LAK14 | 14000 | 850 | 85、90、95 | 172 | 132 | 665 | 250 | 30 | 115 | 200 | 5.56 | 242 |
| 100、110、120、125 | 212 | 167 | ||||||||||
| 130、140、150 | 252 | 202 | ||||||||||
| LAK15 | 20000 | 750 | 100、110、120、125 | 212 | 167 | 740 | 280 | 10.3 | 330 | |||
| 130、140、150 | 252 | 202 | ||||||||||
| 160、170、180 | 302 | 242 | ||||||||||
| LAK16 | 31500 | 650 | 110、120、125 | 212 | 167 | 880 | 305 | 23.5 | 475 | |||
| 130、140、150 | 252 | 202 | ||||||||||
| 160、170、180 | 302 | 242 | ||||||||||
| 190 | 352 | 202 | ||||||||||
| LAK17 | 50000 | 550 | 120、125 | 212 | 167 | 1040 | 345 | 50.2 | 701 | |||
| 130、140、150 | 252 | 202 | ||||||||||
| 160、170、180 | 302 | 242 | ||||||||||
| 190、200、220 | 352 | 282 | ||||||||||
