Z18型脹緊聯接套
返回列表產品詳情
 |
|

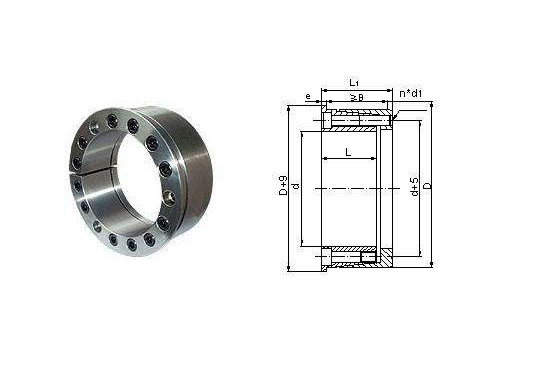

Z18型脹套的基本尺寸和參數：
| A 基本尺寸（mm ）Dimensions | 額定負荷 | 內六角螺釘 | 脹套與軸結合面上的壓力 pt N/mm2 | 脹套與輪載結合面上的壓力 pt N/mm2 | 重量 kg | ||||||
| d | D | l | L | 轉矩 Mt kN ． m | 軸向力 Ft kN | d1 | n | MA N ． m | |||
| 45 48 50 55 60 65 70 75 80 85 90 95 100 110 120 130 140 150 160 170 180 190 200 220 240 260 280 300 320 | 75 80 80 85 90 95 110 115 120 125 130 135 145 155 165 180 190 200 210 225 235 250 260 285 305 325 355 375 405 | 64 64 64 64 64 64 78 78 78 78 78 78 100 100 100 116 116 116 116 146 146 146 146 146 146 146 177 177 177 | 72 72 72 72 72 72 88 88 88 88 88 88 112 112 112 130 130 130 130 162 162 162 162 162 162 162 197 197 197 | 3.9 4.15 4.3 4.8 6.4 6.9 11.8 12.7 14.7 15.7 18.0 19.0 26.9 32.0 40.3 52.0 64.6 73.8 83.7 109 123.2 138 145.4 188 225 244 373 440 470 | 174 174 174 174 213 213 338 338 369 369 400 400 538 583 673 800 923 985 1045 1283 1369 1454 1454 1710 1880 1880 2670 2930 2930 | M8 M8 M8 M8 M8 M8 M10 M10 M10 M10 M10 M10 M12 M12 M12 M14 M14 M14 M14 M16 M16 M16 M16 M16 M16 M16 M20 M20 M20 | 9 9 9 9 11 11 11 11 12 12 13 13 12 13 15 13 15 16 17 15 16 17 17 20 22 22 20 22 22 | 41 41 41 41 41 41 83 83 83 83 83 83 145 145 145 230 230 230 230 355 355 355 355 355 355 355 690 690 690 | 185 170 165 150 170 155 185 170 175 165 170 160 160 155 165 155 170 165 165 150 150 150 145 155 155 145 155 155 145 | 110 105 105 95 110 105 115 110 115 110 115 110 110 110 120 115 125 125 125 115 115 115 110 120 120 115 120 120 115 | 1.5 1.7 1.6 1.7 1.8 2.0 3.6 3.8 4.0 4.3 4.5 4.7 7.2 7.7 8.3 11.7 12.5 13.2 14.0 20.6 21.6 25.0 26.2 31.1 33.6 36.1 54.9 58.3 71.0 |
| 注：Z18 型脹套螺釘的機械性能等級為 12.9級。 | |||||||||||
